擠出機螺桿排氣段參數

來源：未知瀏覽：發布日期：2017-08-21 22:01【大中小】

擠出機螺桿排氣性能的好壞主要由排氣段參數來決定,影響排氣效果的因素很多,采用圖14-2所示的模擬裝置對排氣擠出機螺桿的排氣效果進行研究表明:排氣段長度L,熔料在排氣段的停留時間t,熔料在排氣段承受的剪切速率γ,最后還有塑料在排氣段螺槽的充滿程度(用充滿系數F表示)等對排氣效果都有直接的關系.

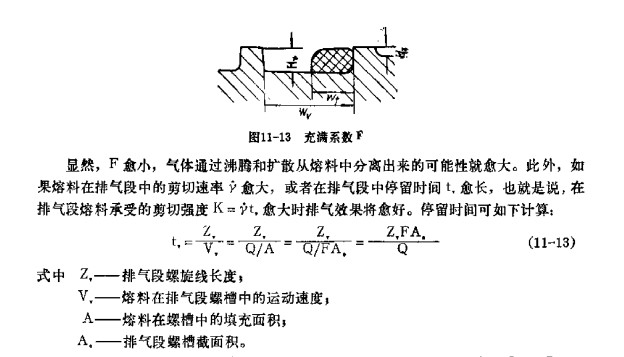

為了保證良好的排氣效果,排氣段的螺槽不應熔料充滿,為了衡量其充滿程度,引入充滿系數F,它就是熔料截面積和螺槽面積之比,為了計算方便也可以將它堪稱第一計量段螺槽深度H1和排氣段螺槽深度H2之比圖11-13即:

擠出機螺桿排氣段參數的確定1
擠出機螺桿排氣段參數的確定2
通過實驗和對先有機臺的分析表明:對一般的排氣螺桿,在排氣段長度L≥3D,填充系數F≤0.5的條件下,如果能保證剪切遷都K大于100便可以得到較好的排氣效果。
對長徑比為24-30之間的排氣螺桿，其排氣段長度L在2-6D之間而以4D居多。排氣段螺槽深度約等于第一計量段螺槽深度H1的M倍（M=2.5-6），可按圖11-14的統計曲線選取，再用公式消炎充滿系數F和剪切強度K，最后還要校驗排氣段的螺桿強度。
擠出機螺桿排氣段參數的確定3
